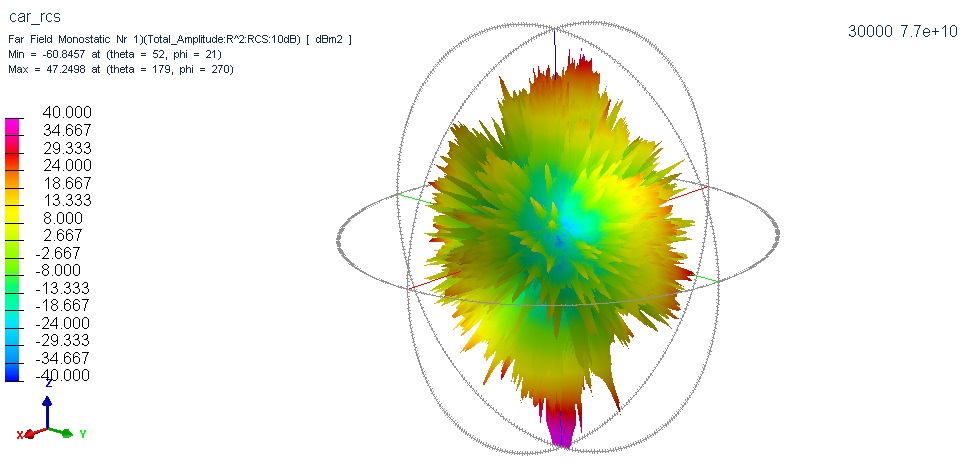

車両のミリ波レーダー反射波（RCS）解析

機能

2018年4月26日

by 土屋徹 / Toru Tsuchiya

CEM OneのPTD（Physical Theory of Diffraction）ソルバーでは、車のミリ波レーダーシステムにおける、ターゲット車両などからの反射波解析を少ない計算資源で行う事が可能です。

下記にCEM One PTDソルバーの特徴を示します。

ガウス求積による計算の高速化（低メッシュサイズ依存）
一般的なFDTDやMoMなどのフルウェーブ解析手法では、モデルのメッシュ分割サイズを解析周波数波長の1/10など、波長より細かく設定する必要がありますが、PTDソルバーでは波長の10倍以上のメッシュ分割サイズでも精度が確保出来ます。
複数材料モデル対応
複数層の積層誘電体及び金属の裏打ち部品のモデル化が可能です。
回折の考慮
対象物のエッジ部分における電波の回折を考慮出来ます。
反射回数設定機能
最大31回まで設定可能です。
自動メッシュ再分割による陰面処理

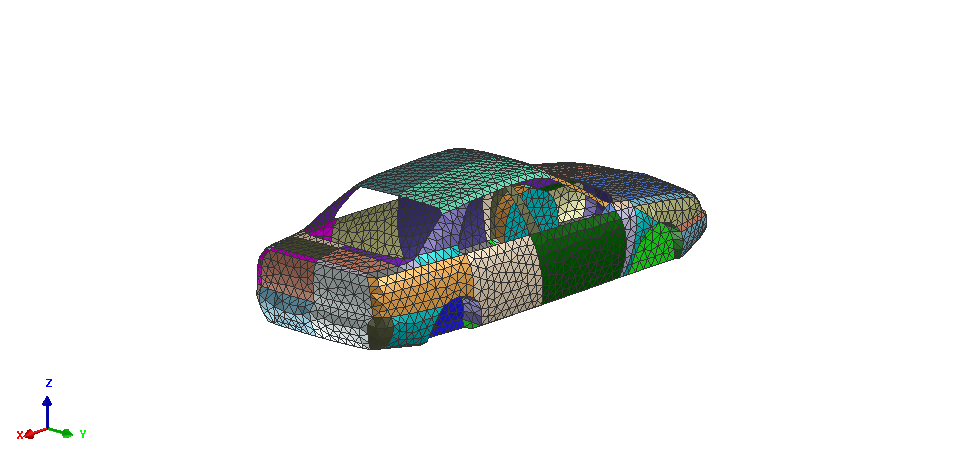

モデルで電波が照射される部分と影になる部分の境界をレイトレースを使って判別し、境界部分のメッシュを自動再分割します。
SWE（Spherical Wave Expansion）ソースを介したモーメント法とのカップリング解析機能
CEM OneのMoMソルバーで解析したアンテナなどの解析結果をPTDソルバーのソースとして設定出来ます。
